Solar Montagesysteme

Solar Montagesysteme



Für jedes Dach das passendes Montagesystem

Für Schrägdach Montage

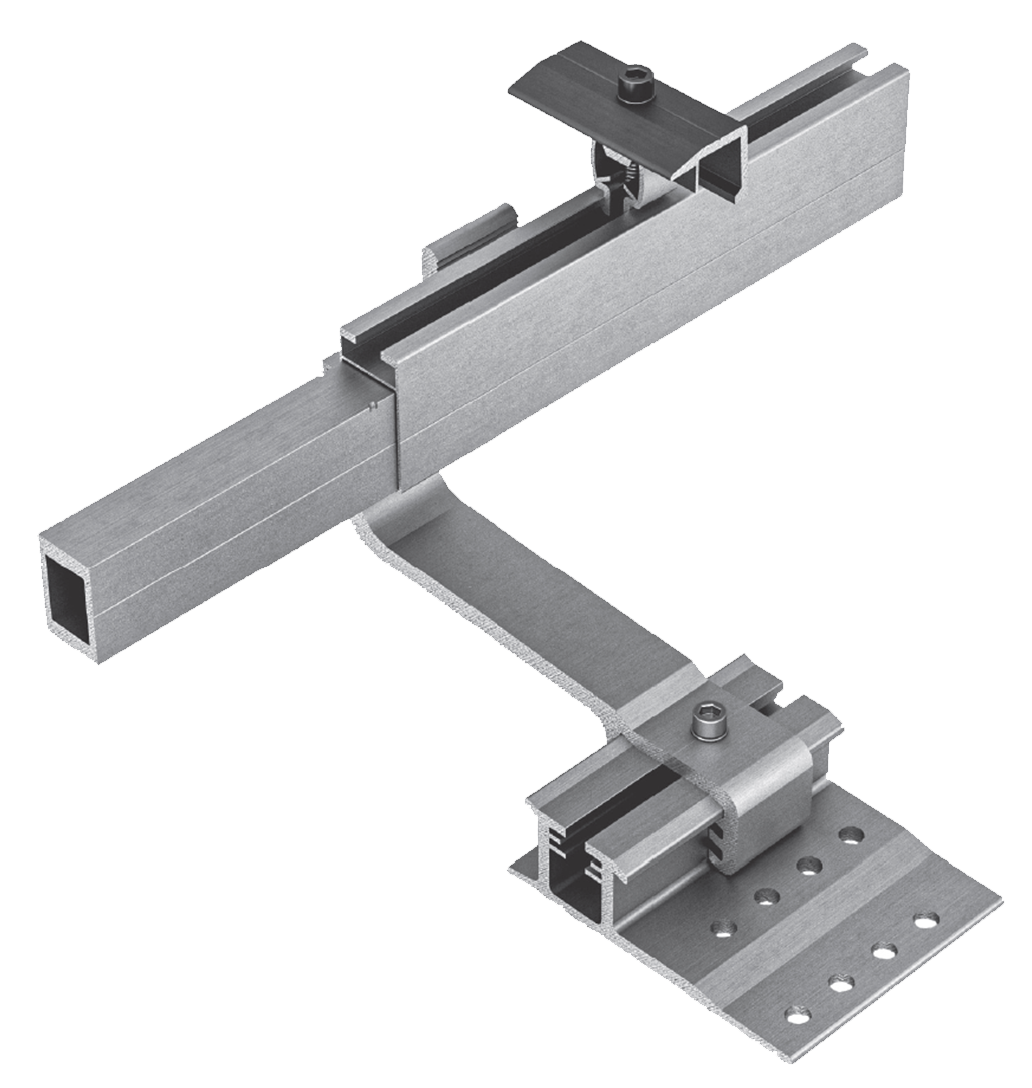

V-HOOK S Plus (Schrägdach/Pfannenziegel)

DACHHAKEN ALU 3-FACH VERSTELLBAR


  • Dachhaken für alle gängigen Ziegeltypen


  • Seitliche Verstellung im Dachlattenbereich


  • Höhenverstellbar im Schienenberreich bis zu 20 mm


  • Der durchgängige Kanal der Bügelplatte ermöglicht eine optimale horizontale Positionierung in drei Stufen (37,5 mm; 46,5 mm; 55,5 mm)


  • Kombinierbar mit TecLine-Profilen Profil S Plus und Profil S Plus double


  • Die Befestigung des Bügels sowie die Montage der Mittel/Endklemmen


  • erfolgt einheitlich mit Torx, TX 40.

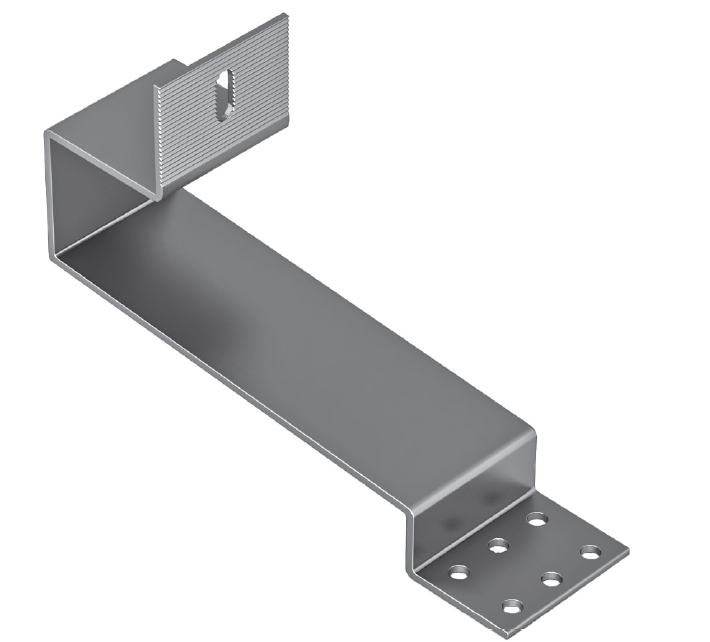

HOOK Biberschwanz (Schrägdach/Biberschwanzziegel)

UNSER DACHHAKEN FÜR BIBERSCHWANZZIEGEL



  • Magnelis-Dachhaken ohne Schweißnaht


  • Funktioniert für alle gängigen Tegalit- und Biberschwanzdächer


  • Höhenausgleich bis zu 25 mm


  • Dachunebenheiten können mit der Montageschiene problemlos ausgeglichen werden


  • Riffelung am Bügel = optimaler Form- und Kraftschluss


HOOK Schiefer (Schrägdach/Flachziegel)

DACHHAKEN FÜR SCHIEFER AUS EDELSTAHL A2 OHNE SCHWEISSNAHT


  • Bis zu 25 mm Höhenausgleich, Dachunebenheiten können mit der Montageschiene so ausgeglichen werden
  • Riffelung am Bügel für einen besseren Halt


  • Kombinierbar mit TecLine-Profilen

        Profil S Plus und Profil S Plusdouble


  • Komponenten können vormontiert werden


  • Die Befestigung des Bügels sowie die Montage der Mittel- und Endklemmen


  • erfolgt einheitlich mit Torx, TX 40

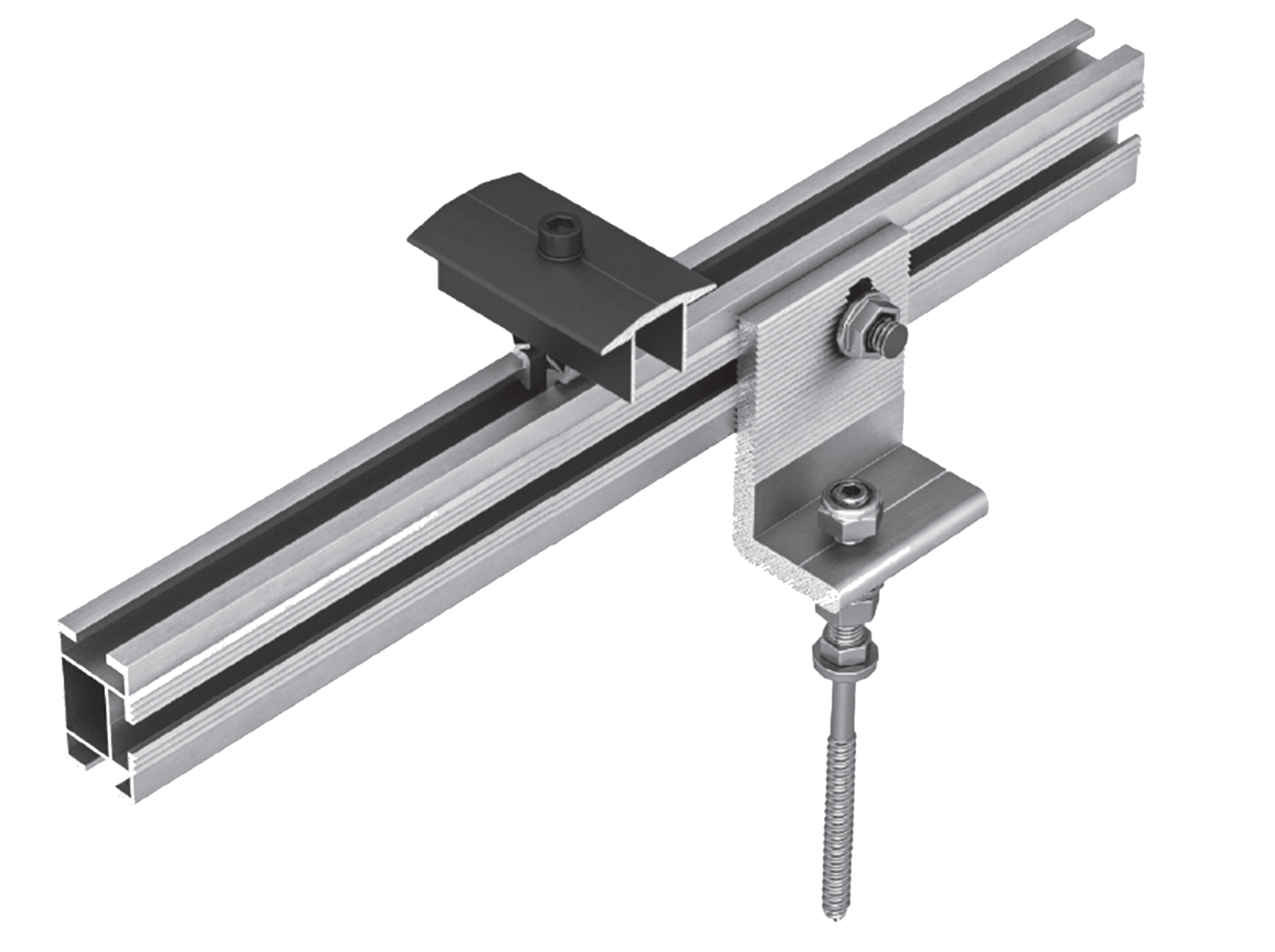

TecLine Adapterwinkel

UNSER ADAPTERWINKEL FÜR DIE BEFESTIGUNG VON

SCHIENEN AN STOCKSCHRAUBEN/SOLARBEFESTIGER


  • Universelle Aufnahme mit SUNAVI Schienen

        S Plus 52 und S Plus double 50


  • Unebenheiten bis zu 20 mm können durch das Langloch des Adapterwinkels ausgeglichen werden


  • Optimaler Form- und Kraftschluss

        mit der Montageschiene durch Riffelung am Winkel


Für Flachdach Montage

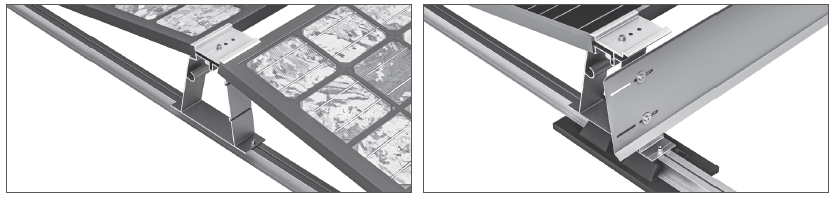

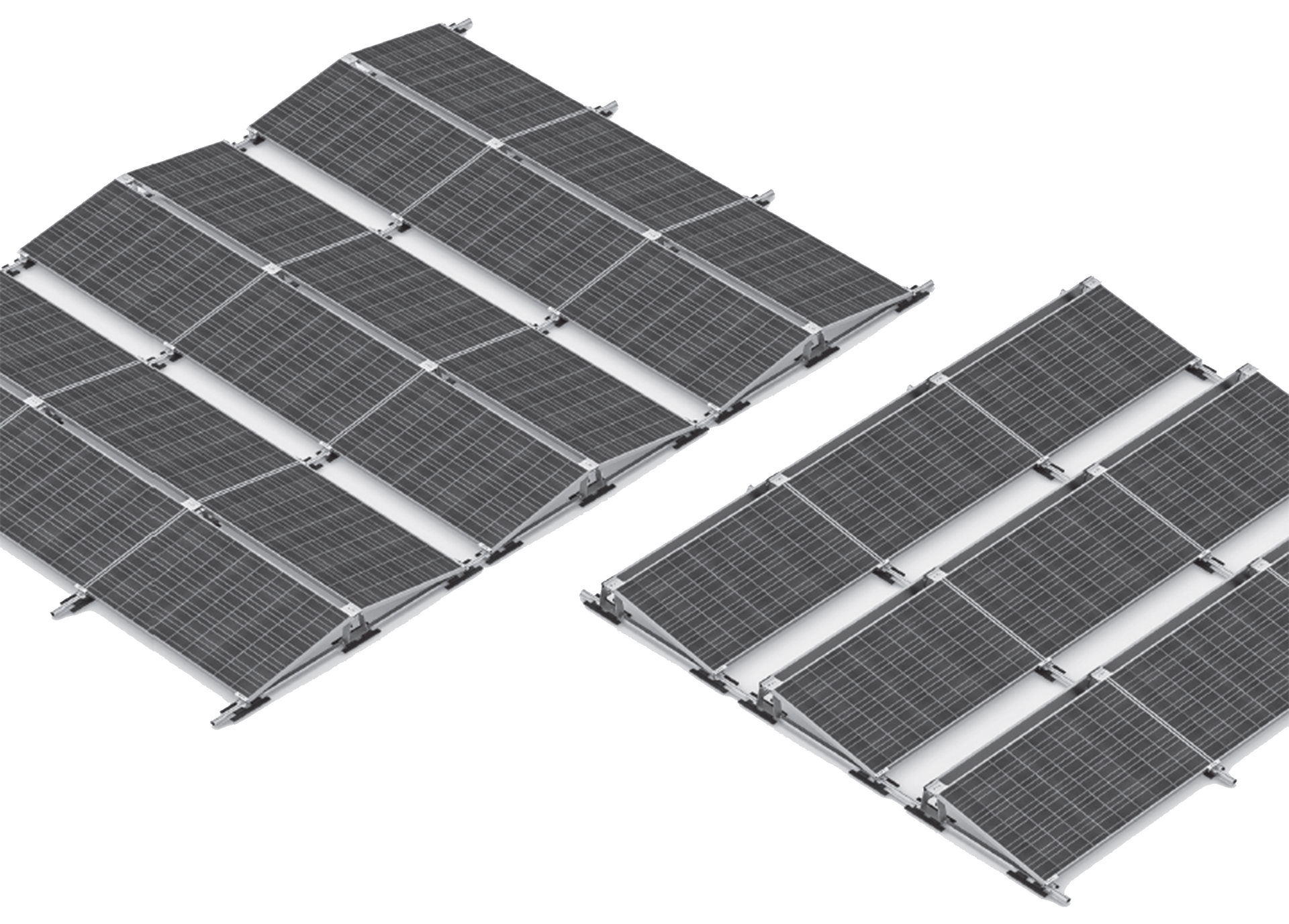

OWO-SYO System

Für Ost-West- und Süd-Ausrichtung 10°


  • Unser patentierter Allrounder für Ihr Flachdach – geeignet für alle Dacheindeckungen


  • Mit wenigen, identischen Komponenten ist es möglich, die Systeme sowohl in Ost-Westalsauch in Süd-Ausrichtung umzusetzen; das vereinfacht die Projektierung der Flachdachanlage und vermindert Ihre Lagerhaltungskosten


  • Geringe Ballastierung durch optimierte Aerodynamik mit Windkanalgutachten


Produktdatenblatt Download

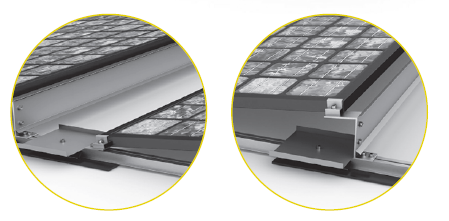

OWO-SYO System 6°

UNSERE FLEXIBLE LÖSUNG FÜR SÜD-AUSRICHTUNG 6°


  • Geringer Verschattungsabstand


  • Optimaler Modulwinkel 6° für gute Effizienz


  • Querverbindungen am Modulfeldrand für hohe Stabilität


  • Hohe Flexibilität durch individuell wählbaren

         Verschattungsabstand


  • Leichte Unterkonstruktion, auch für Dächer mit

        geringen Lastreserven


Produktdatenblatt Download

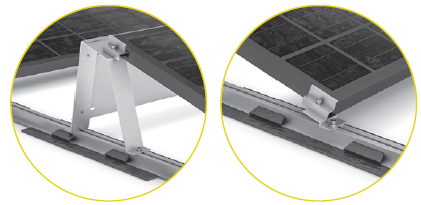

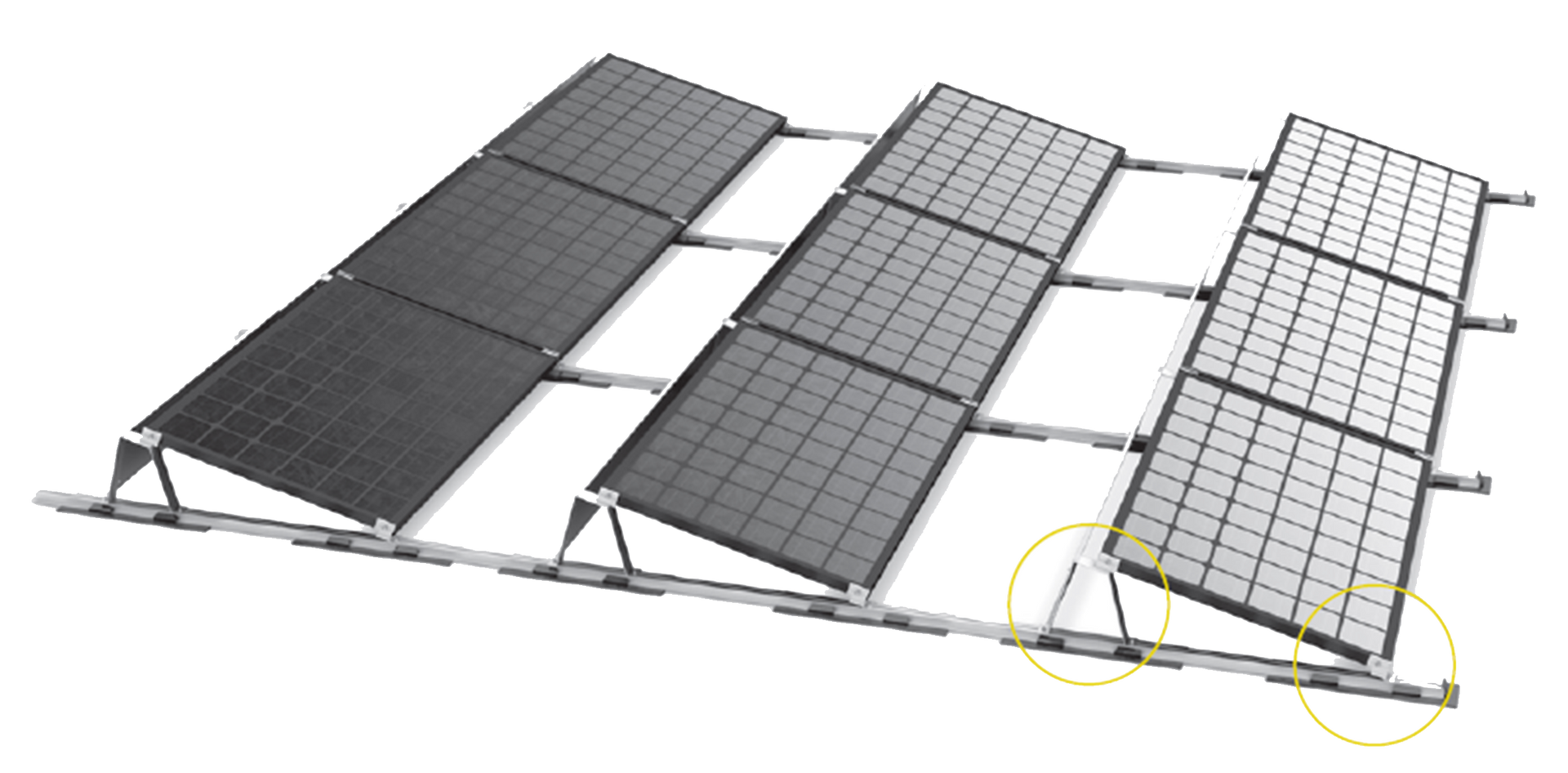

OWO-SYO System 15°

Flachdach / Für Süd-Ausrichtung 15°


  • Optimaler Modulwinkel 15° für gute Effizienz

        und Selbstreinigung


  • Querverbindungen am Modulfeldrand für hohe Stabilität


  • Hohe Flexibilität durch individuell wählbaren

        Reihenabstand


  • Zusammenhängende Modulfelder bis zu 15 m

        Länge möglich


Produktdatenblatt Download

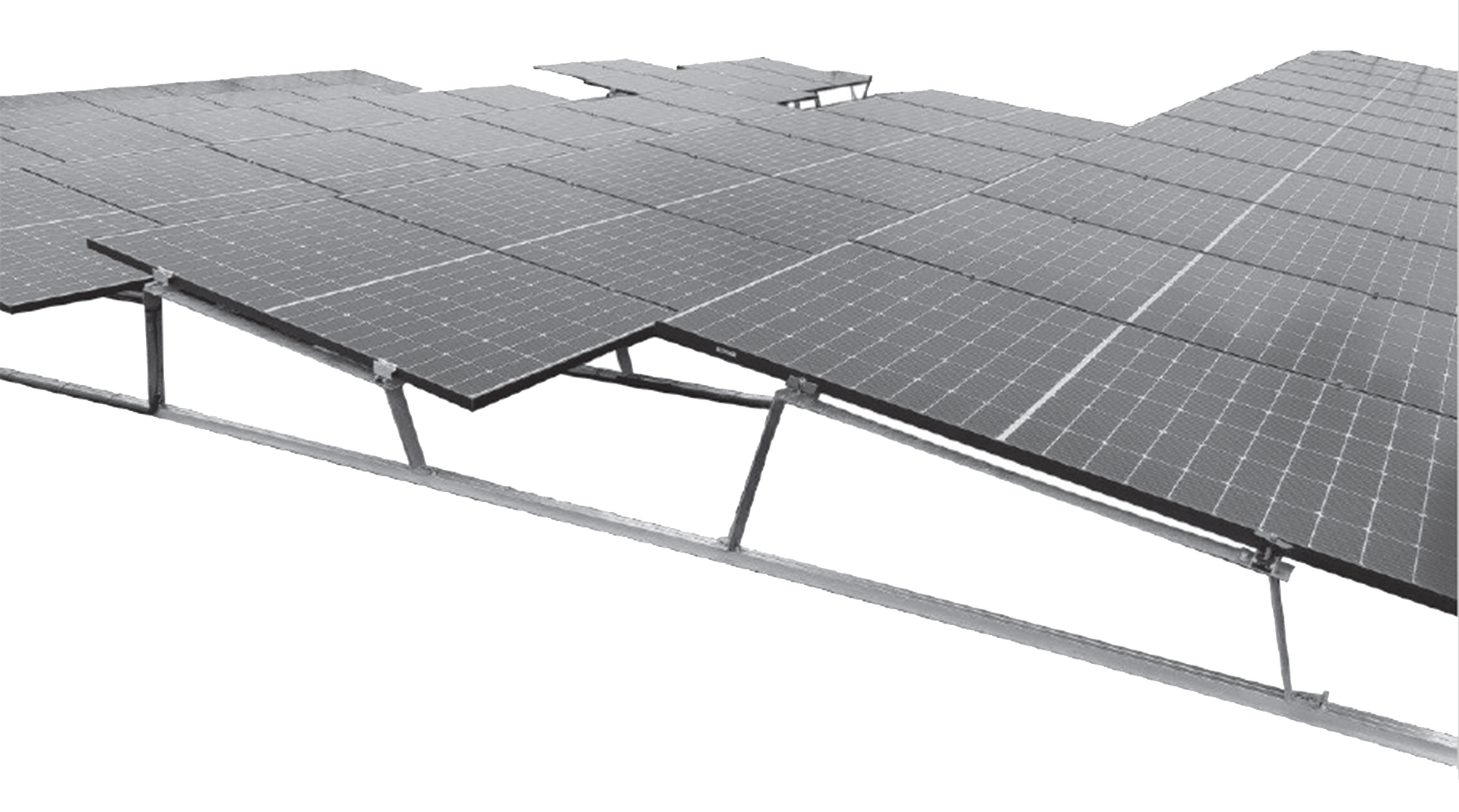

OWO-SYO Gründach/Kiesdach System

Flachdach / Für Grün- und Kiesdächer


  • Neigungswinkel kann beliebig bestimmt werden


  • Schnellere Montage durch wenige Komponenten


  • Pflanzen erhalten ausreichend Licht und Wasser


  • Höhere Leistungsfähigkeit der Module durch geringere Umgebungstemperatur auf Gründächern


Produktdatenblatt Download
